ORPAO

De Jean-François ANDRE

Logo
Retour à la page d'accueil

                            Retour à la page : Les plans de JF ANDRE

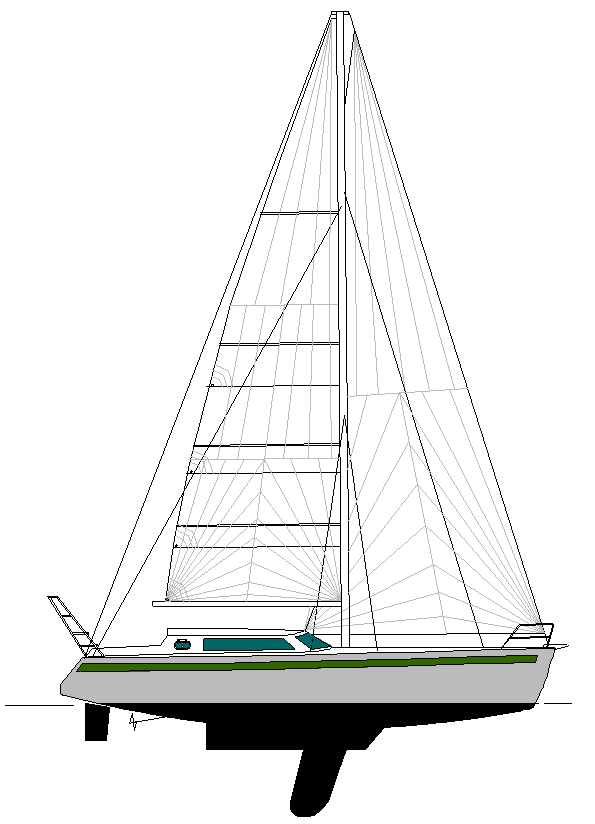

Vue de Profil ORPAO
Longueur 13,50 m
Longueur à la flottaison 11,80 m
Largeur  4,40 m

Tirant d'eau  1,25/3,00 m
Déplacement en charge 12 000 kg

Hauteur de mat  17,00 m
Surface de la grand voile  43 m²
Surface du génois  50 m²
Surface de la trinquette  21 m²

Lest  3 500 kg
Capacité eau  500 litres
Capacité gasoil  500 litres
Motorisation  55 CV
Matériau  AG4MC/ 5086

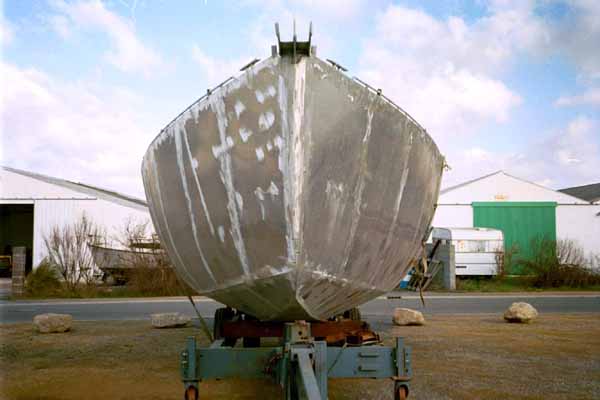

Dériveur lesté en aluminium, Orpao a été conçu en collaboration avec le propriétaire du prototype.

La coque large et volumineuse est en semi forme.

Le choix du dériveur lesté par rapport au dériveur intégral découle de plusieurs impératifs :

·       possibilité de caréner facilement la totalité du fond de la coque,

·       plus grande raideur à la toile,

·       possibilité de faire route au près en cas d’avarie de dérive,

·       moins de contraintes au niveau des emménagements intérieurs.

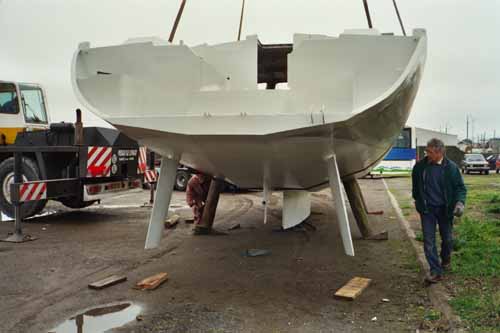

La grande largeur de bateau nécessite la présence de deux safrans pour éviter le décrochement à la gîte. La dérive en aluminium n’est pas une simple tôle mais un profil creux NACA.

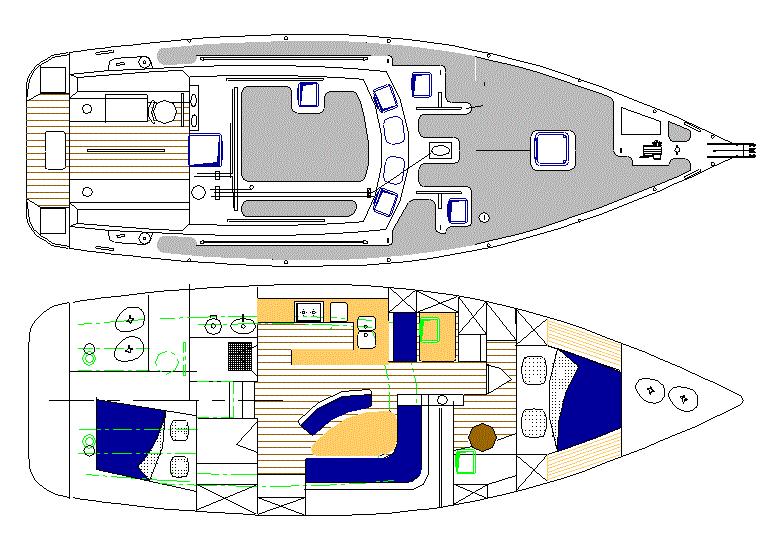

Vue de dessus ORPAO
